利用打木樁進行基坑邊坡支護施工

利用打木樁進行基坑邊坡支護施工本工程采用基坑支護采用自然邊坡加掛網護面的支護形式，具體詳《基坑支護設計》圖紙；基坑施工過程中，坡頂嚴禁超載且1.5米范圍內嚴禁堆載或重車通行。
1、工藝流程：土方開挖→邊坡修整→掛網、插筋→噴射砼護面→養護→驗收；

2、邊坡支護施工
⑴放坡及整坡
①基坑土方施工過程中按設計要求的放坡比例對基坑進行放坡，本工程基坑邊坡支護設計放坡比例按：東向1:1.25、南向1:1、西向1:2、北向1：2.42的比例進行自然放坡；土方開挖時嚴禁超挖修補成坡或倒坡開挖；邊坡放坡宜一層修整成型，避免反復刨挖修補，對邊坡上的孤石、樹根等雜物應清理干凈，對個別擾動的原始邊坡的孤石應盡量保留，防止擾動整片土體，確保邊坡穩定。
②邊坡修整應緊跟土方開挖的施工進度，按照大開挖與邊坡修整流水作業的模式持續推進，始終保證開挖一段、修整一段，開挖一層、修整一層的方式進行；
③基坑開挖至設計基底標高后，按設計圖紙要求在基坑坡腳位置打入三排松木樁；松木樁采用挖機進行打入，排列間距及打入深度嚴格按設計圖紙要求進行控制。
④基坑邊坡修整完成后，邀請建設及監理單位對基坑邊坡的坡頂線、坡腳線、放坡比例、邊坡修整平整度等進行檢查驗收；

⑵掛網噴射混凝土
①待基坑第一層邊坡及坡頂排水溝等驗收合格后，即可組織班組按設計圖紙要求及時掛設C8@200×200mm的鋼筋網，鋼筋網鋪設時每邊的搭接長度應不小于200mm，鋼筋網應錨入坡頂水平段不少于1000mm，并與坡頂的插筋焊接牢固；邊坡插筋按照C20@1500×1500沿坡面均勻布設，深度不小于1500mm；插筋應嚴格按照設計要求的間距和深度進行，頂端預留足夠的彎錨長度與面層鋼筋網和砼形成有效拉錨。
②邊坡的鋼筋網掛設完成后，應及時通知建設單位、監理單位等相關單位進行檢查驗收；驗收合格后方可組織下一道工序的施工。

⑶噴射混凝土
①在每一層邊坡修整及鋼筋綁扎完成后，應及時進行面層砼的施工，在基坑面層砼噴射前，按要求在坡面設置泄水孔，泄水孔∅60的漏水軟管進行預埋，外露長度不小于50mm；
②面層內的鋼筋網應牢固固定在邊壁上并采用水泥墊塊綁扎在鋼筋網片與邊坡之間，以確保鋼筋保護層厚度的要求
③面層噴射砼采用強度為C20的商品砼，噴射厚度為80mm。噴射砼配合比應先通過試驗確定，噴射砼終凝后2小時，應灑水養護7天。
④?chē)娚漤琶鎸友剡吰伦呦蛎扛?0m設置一條伸縮縫，伸縮縫寬30mm，采用擠塑板分割，成型后采用瀝青密封膏封堵密實。

3、坡腳松木樁施工
根據設計圖紙要求，為確?；舆吰路€定，防止腳發生失穩，特在本工程西向（G~H段）和北向（J~A段）的坡腳施打三排松木樁，樁徑為Φ50mm，樁長為5.0m。

3.1、施工工藝流程：測量放線→樁位放樣→打松木樁→樁頭清理→驗收。

3.2、施工準備
⑴材料準備
①按設計圖紙的要求選購優質的松木樁，樁身直徑不小于Φ50mm，樁身長度不小于5.0m，樁長應略大于設計樁長，所用松木樁須材質均勻，樁身順直，不得有過大彎曲或變形；木樁首尾兩端連成直線時，各截面中心與該直線之偏差程度不得超過相關規定；另樁身不得有蛀孔、裂紋或其它足以損害強度的缺陷。
②松木樁在吊運、裝卸、堆放時，樁身不得遭受沖擊或振動，以免損壞樁身；木樁使用時，應按運抵工地之先后順序從上向下進行使用，嚴禁翻倒等，同時應檢查木樁是否完整。
③松木樁進場后，及時通知監理單位和建設單位進行進場驗收，驗收合格后方可使用。

⑵測量放樣
松木樁施工前，由測量人員依據設計圖紙進行放樣，確定每個木樁打設樁位，采用一次性筷子纏紅色絲帶進行樁點標記。

⑶打試樁
①沿坡腳不同位置施打3-6根左右試樁，以大概確定樁長及相關施工工藝參數；
②打樁前，樁頂須先截鋸平整，其樁身需加以保護，不得有影響功能之碰撞傷痕；
③打樁時應將松木樁的尾部朝下、根部朝上，如遇特殊地質時可將尾端進行適當削尖處理；
④調入挖機進行試樁施打，施打時控制好樁身垂直度，先采用挖機斗倉面按壓入土至一定深度，再采用挖機斗背均勻擊打至設計標高。
⑤記錄松木樁試樁施工的相關數據，明確相關的施工工藝參數。

⑷松木樁施工
①在基坑開挖至設計標高后，安排挖機就位，清理工作面，組織吊運松木樁至擬施工場地，準備施打松木樁；
②選擇正確的樁長（按設計要求的5m樁長進行配樁），控制好樁身垂直度后采用挖機進行壓樁；
③采用挖機壓樁時，首先將挖機的挖斗推開，使松木樁置于挖機斗倉內進行扣壓；當壓入土層一定深度后，或遇到較難壓入的區域時，采用挖機挖斗背面進行按壓或擊打壓入；直至壓入至設計深度為止。
④按設計圖紙的要求控制好樁間距，縱橫間距為1500mm×1500mm；
⑤安排專人做好松木樁施工的隱蔽驗收記錄，并控制好施工深度和間距；每完成1根，即驗收簽認1根。

3.3、鋸平樁頭
松木樁施打至設計深度后，根據基底控制標高統一鋸平樁頭，再施工坡面支護結構，并使松木樁與邊坡支護結構連接牢固成整體。

3.4、注意事項
⑴松木樁應使用“原木”，不要鋸成別的形狀，尤其不能對半鋸開變成半圓狀，半圓樁是很快就后強烈彎曲，以至失去效用。
⑵不要把“松木樁”推廣為“杉木樁”或其他樁。大部分常見木材是忌水的，在水中很快會(huì )發黑、變形和腐敗，杉木尤其如此，切不可用。
⑶按要求控制好松木樁打入的垂直度和樁身間距及打入深度。
⑷要考慮到松木樁所能承受的沉樁沖擊力，防止擊打過重導致破樁或斷樁；當出現廢樁時，應按要求進行補樁。
⑸淤泥及軟土地區的水平抗力很小，松木樁施工容易出現整體水平位移，施工時應采取措施進行樁間擠密，并確保挖機施工安全。

4、基坑排水工程
本項目基坑土方開挖時，為保證地面雨水不對施工造成影響，基坑周邊按如下措施設置降排水系統：
⑴在基坑邊坡上沿、現場道路邊修筑寬300mm、深300mm的排水溝，排水溝每段長30m，從中間向兩端3‰找坡，溝端設集水井，集水井尺寸為520mm×520mm×1000mm（長×寬×深），集水井底部鋪設200mm厚的隨時漏水層，便于基坑水的收集和沉淀。集水井的位置應考慮到排水的方便；
⑵在基坑底部同樣設置排水溝和集水井，做法同基坑頂部排水系統，基坑底部的積水由污水泵抽至基坑頂部的排水系統，在統一排至市政雨水管網；如果地下水豐富，可根據實際情況在整個基坑中部抽出1000×400寬的換填卵石作為盲溝，便于基坑內有序的排水。
⑶由于地勘報告說明中，本項目地下滯水水位可能高于地下室底板標高，在基礎施工階段，采用在基坑底部周邊設置排水溝并在合理位置設置集水井的方法進行排水處理，將水位降低并穩定至基底標高之下0.5m，保證基礎順利施工。
⑷場地內排水系統由專人負責管理、檢修、清理，做到無明顯積水，場內整潔。

5、基坑監測
5.1、監測目的
深基坑屬于超過一定規模的危險性較大的工程；因此，在進行基坑施工及使用時，應定時對基坑的穩定性進行監測，以便及時發現不穩定因素，及時采取補救措施，確?；臃€定安全，減少和避免不必要的損失。

5.2、監測項目
根據本基坑支護設計圖紙并結合周邊環境情況，依據基坑監測相關規范要求，確定本基坑安全等級為三級，設計使用年限為1年，屬臨時性支護工程；根據《建筑基坑工程監測技術規范》的要求，本工程應由建設單位委托具備相應資質的第三方對基坑實施現場監測；并提供監測方案經設計、監理、建設單位進行審核。
我公司在進行本項目基坑施工及使用時，為確保施工安全，同樣將安排專業的測量員對基坑進行實時監測，重點是監測基坑支護結構的水平和豎向位移。主要從以下幾個方面進行：
⑴采取現場巡視檢查，對開挖面地質情況巡視以下內容：
①土層性質及穩定性。
②地下水控制效果。

⑵對支護結構體系巡視以下內容：
①支護體系施作及時性情況。
②支護體系滲漏水情況。包括滲漏水量、氣味、顏色、是否伴有砂土顆粒、發生位置、發展趨勢等。
③支護體系開裂、變形變化情況。

⑶對基坑周邊巡視以下內容：
①坑邊超載。包括坑邊荷載重量、類型、與坑緣距離、面積、位置等。
②地表積水。包括積水面積、深度、水量、位置、地面硬化完好程度、坡頂排水系統是否合理及通暢等。

5.3、基坑監測實施
5.3.1、監測點布置
⑴通過建設單位提供的場外控制點，在場內受后期施工影響最小的區域布設穩定的內控點，反復核測無誤后記錄坐標和高程，內控點宜沿場地四周均勻布置，且不少于兩個。
⑵根據內控點沿基坑坡頂每隔15-20m設置一個監測點（主要為東側、西側及北側），監測點采用∅20的鋼筋頭打入坡頂土層，與基坑面層砼穩定連接，頂端刻十字線；監測點標識應采取有效保護，防止碰撞或損壞。
⑶監測點布設好后，應匯通建設、監理單位等進行坐標和高程抄測，抄測應經反復核測無明顯偏差；并記錄第一次數據保存；為減小誤差，首次監測宜一次完成。

5.3.2、監測頻率
根據設計圖紙及相關規范的要求，本工程基坑監測的頻率為：基坑支護完成每3天監測一次；待基坑穩定后可延長至每周監測一次；如遇基坑變形較大，應合理縮短監測周期。

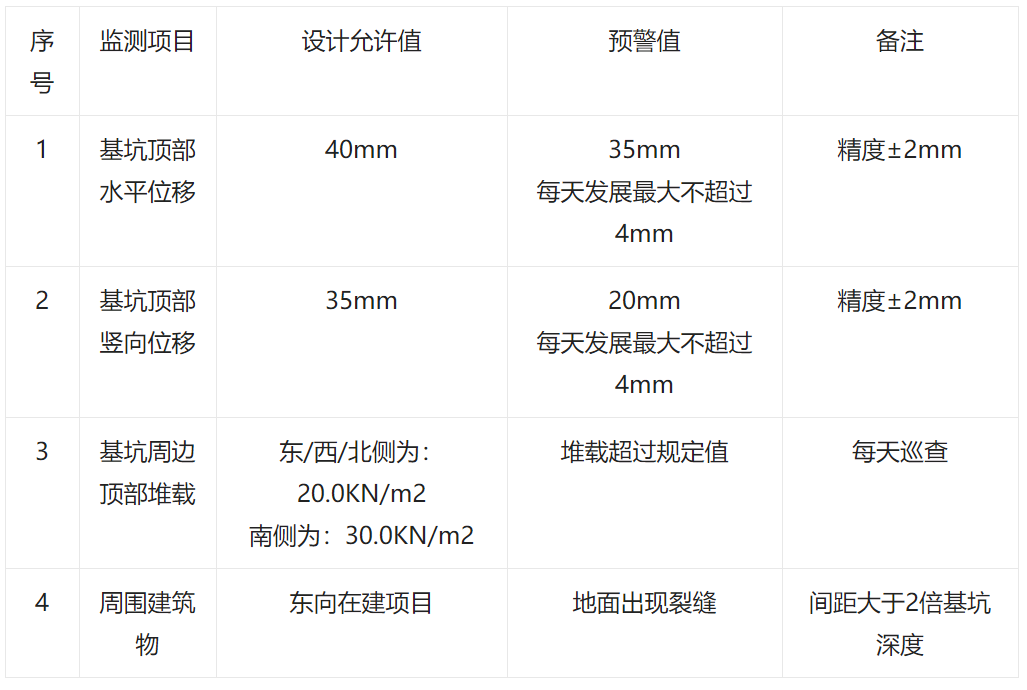

5.3.3、監測預警值
根據設計圖紙及相關規范的要求，本工程基坑監測的預警值范圍如下：
